手鏈單軌小車指的是通過人力拉動手拉鏈條使重物向前行駛的小型車輛。

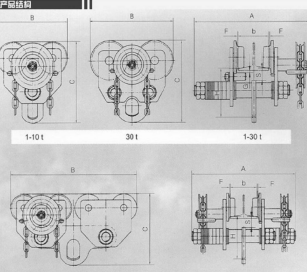

　　單軌小車的結構如圖所示，它由左墻板、右墻板、掛梁吊環和手鏈綸、轉動軸等組成。20噸單軌小車采用2臺10噸單軌小車經特制吊環聯接而成。拉動手鏈條、轉動軸旋轉，通過齒輪，帶動車輪可使小車在軌道上運行。

　　手鏈單軌小車安裝指南

　　為適應不同的工字鋼軌寬，可用調整墊圈安放在墻板內側或外側的方法加以調整，但右增板外側的調整墊圈數固定1薄片不變。

　　單軌小車安裝后還須調整滾套與軌道地面的間隙G，使其達到規定值。調整方法是∶擰松螺母，移動滾套軸，使間隙達到規定值后在擰緊螺母。

　　由于20噸手鏈單軌小車采用雙手鏈輪結構，安裝時原則上應將兩手鏈輪安裝在異側，實在沒必要時也可安裝在同側，安裝完畢，經輕載和1.25倍額定載重量的動負荷試車，在全程范圍內往復運行，確認小車及軌道情況正常后方可正式使用。
